Docx工具问题排查记录

说明 ​

Docx工具用于生成、修改word文档。

Easily generate and modify .docx files with JS/TS. Works for Node and on the Browser.

• 本文所使用的版本为8.2.4
• 一下内容，假设我们有问题的文件名称为test.docx

问题1：导出后用word2007打不开 ​

原因 ​

有一些旧版本不支持的写法，需要根据打开文件时的错误提示针对性解决

解决过程 ​

一、定位到报错代码 ​

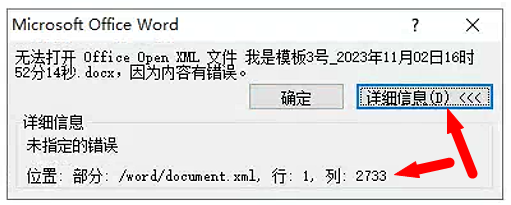

1. 打开test.docx时会提示报错，点击“详细信息”，可以看到如下界面
2. 这里已经告诉你了哪个文件第几行第几列有问题，但是如何查看对应文件？
3. 将test.docx的后缀改为.zip ==> test.zip，然后解压到任意位置，得到如下文件

test
 ├─ _rels
 ├─ docProps
 ├─ word
 └─ [Content_Types].xml

4. word/document.xml文件就是报错里提示的文件了，需要格式化一下方便阅读

• 可以使用xml编辑工具打开并格式化；
• 可以使用vscode打开并右键格式化（如果不支持xml，就把文件后缀改为.html）

5. 格式化后，保存文件，（如果修改为.html了记得改回.xml）
6. 回到test文件夹根路径下，压缩为新的zip包，文件名随意，假设为test.zip
7. 将test.zip重命名为test-1.docx，打开test-1.docx
8. 这时候回到第1步，可以看到报错不再是“第1行第x列”了，而提示格式化后的行数和列数
9. 回到第4步的xml编辑器中，找到对应的行和列，如果用vscode的话，可以ctrl+l输入
10. 找到后会发现这个报错的定位处于一个xml标签元素的末尾，表示当前这个元素有问题，具体哪里有问题接着往下看

二、排查问题 ​

有两种排查方式，第一种去office规范官网查xml规范，但是我没找到word2007的规范。改为第二种方式：用word2007创建文件，假设叫2007.docx，然后导出xml，和test.docx的xml对比差异。

1. 遇到的第1个问题，不能用cm单位

<!-- 我的 -->
<w:pgMar w:top="2.54cm" w:right="3.18cm" w:bottom="2.54cm" w:left="3.18cm"
         w:header="851" w:footer="992" w:gutter="0"/>
<!-- 用`2007.docx`的xml对比一下 -->
<w:pgMar w:top="1440" w:right="1800" w:bottom="1440" w:left="1800"
         w:header="851" w:footer="992" w:gutter="0"/>

所以只能用最终计算好的Twip单位，通过测试也发现：

• 直接用word导出，无论哪个版本都是Twip单位
• Docx文档、demo、测试用例都是用Twip单位

当时懒得计算，就直接用cm了，结果2007版本中不能用，计算方式：1cm≈567，更多跟单位有关的细节可以查看：word中的单位和px、pt是什么关系。

2. 对齐方式的值不能大写

<w:pPr>
  <w:jc w:val="LEFT"/>
  <w:rPr>
    <w:vertAlign w:val="baseline"/>
    <w:lang w:val="en-US" w:eastAsia="zh-CN"/>
  </w:rPr>
</w:pPr>

上面写法是错的，正确应该是小写left，或者推荐用docx的常量：

new Paragraph({
    alignment: AlignmentType.LEFT,
}),

3. 表格宽度不能设置百分比

<!-- 我的 -->
<w:tblW w:type="pct" w:w="100%"/>
<!-- 用`2007.docx`的xml对比一下 -->
<w:tblW w:type="auto" w:w="0%"/>

需要通过计算每一列的值，将表格撑开为100%的效果，然后生成columnWidths的值，并且每一个TableCell的宽度也需要对应上：

const table = new Table({
    columnWidths: [4261, 4261],
    rows: [
        new TableRow({
            children: [
                new TableCell({
                    width: {
                        size: 4261,
                        type: WidthType.DXA,
                    },
                    children: [new Paragraph("Vinsea")],
                }),
                new TableCell({
                    width: {
                        size: 4261,
                        type: WidthType.DXA,
                    },
                    children: [new Paragraph("Vinsea")],
                }),
            ],
        })
    ]
})

如果你的word左右内边距也和我的一样是2.54cm，那么总宽度就是8522。

具体如何计算，和前面的cm问题一样，查看：word中的单位和px、pt是什么关系。

4. 含有图片文件，也打不开

<!-- 我的 -->
<pic:cNvPr id="1" name="" descr="" title="" />
<!-- 用`2007.docx`的xml对比一下 -->
<pic:cNvPr id="1" name="" descr=""/>

就是多了个title属性，在创建图片对象时，需要显式申明altText对象并且不能有title：

new Paragraph({
    children: [
        new ImageRun({
            data: "xx",
            transformation: {
                width: 100,
                height: 100
            },
            altText: {
                description: "123",
                name: "123"
            }
        })
    ]
})

关于word2007的问题没遇到其他的了，如果你有别的问题，就按照我这个方式来排查，虽然麻烦了点，但最终也能解决了根本问题。

问题2：TODO ​
